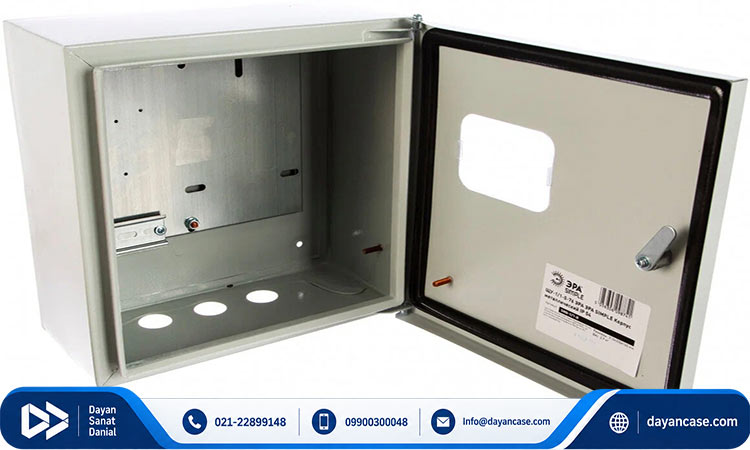

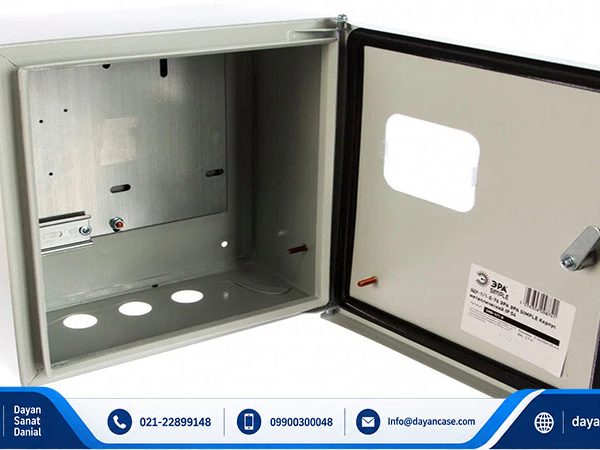

جعبه تابلو برق محفظه ای است که تجهیزات الکتریکی مانند کلیدها، فیوزها، کنتاکتورها، رله ها، ترمینال ها، شینه ها و تجهیزات کنترلی داخل آن قرار می گیرند. انتخاب درست این محفظه فقط به اندازه آن محدود نمی شود؛ جنس ورق، ضخامت بدنه، نوع رنگ، روش نصب، فضای داخلی و میزان محافظت در برابر گرد و غبار و رطوبت، همگی روی عملکرد و دوام تابلو تاثیر دارند. به همین دلیل هنگام خرید جعبه تابلو برق باید مشخصات محصول را متناسب با محل نصب و تجهیزات داخلی بررسی کرد.
جعبه های فلزی برای بسیاری از تابلوهای برق صنعتی، ساختمانی، کنترلی و تجهیزات اتوماسیون استفاده می شوند و در ابعاد مختلف قابل تولید هستند. مجموعه دایان کیس نیز در زمینه تولید انواع باکس و جعبه فلزی فعالیت دارد و امکان ساخت محفظه های فلزی متناسب با نیاز پروژه را فراهم می کند. اگر ابعاد استاندارد پاسخگوی فضای مورد نیاز شما نباشد، ساخت جعبه تابلو برق با اندازه، محل ورودی کابل و جزئیات مورد نیاز پروژه می تواند گزینه مناسب تری باشد.
جعبه تابلو برق فلزی چه کاربردی دارد؟
تجهیزات داخل تابلو برق باید در برابر تماس ناخواسته، ضربه، گرد و غبار و شرایط محیطی نامناسب تا حد مورد نیاز محافظت شوند. جعبه تابلو برق این وظیفه را با ایجاد یک محفظه منظم برای نصب تجهیزات انجام می دهد. علاوه بر محافظت، وجود فضای مناسب داخل جعبه باعث می شود سیم کشی و چیدمان قطعات با نظم بیشتری انجام شود و دسترسی برای تعمیر یا تغییر مدار آسان تر باشد.
در تابلوهای صنعتی، فضای داخلی معمولا برای نصب تجهیزاتی مانند کلید اتوماتیک، کنتاکتور، بی متال، رله، PLC، ترمینال، منبع تغذیه و تجهیزات اندازه گیری در نظر گرفته می شود. بنابراین ابعاد جعبه باید بر اساس تعداد و اندازه قطعات انتخاب شود و فضای کافی برای سیم کشی، خم کردن کابل ها و انجام تعمیرات باقی بماند.
جنس ورق جعبه تابلو برق
جنس بدنه یکی از مواردی است که مستقیما روی مقاومت مکانیکی و دوام جعبه تاثیر می گذارد. جعبه های تابلو برق فلزی معمولا از ورق فولادی ساخته می شوند و با توجه به شرایط محیطی، نوع ورق و پوشش سطحی آن انتخاب می شود. برای محیط هایی که احتمال تماس با رطوبت بیشتر است، استفاده از ورق یا پوشش مناسب ضد خوردگی اهمیت بیشتری پیدا می کند.
در انتخاب جنس بدنه باید محل نصب را در نظر گرفت. برای یک تابلو داخل سالن صنعتی خشک، الزامات با محفظه ای که در فضای باز یا محیط مرطوب نصب می شود یکسان نیست. در محیط های مرطوب، علاوه بر جنس ورق، کیفیت رنگ و آب بندی درزها نیز باید بررسی شود.
ضخامت ورق جعبه تابلو برق چقدر باشد؟
ضخامت ورق باید متناسب با ابعاد جعبه، وزن تجهیزات، روش نصب و شرایط کاری انتخاب شود. در نمونه های رایج بازار، ضخامت بخش هایی مانند دیواره، سقف و پشت تابلو می تواند در محدوده حدود 1 تا 2 میلی متر باشد و برای قسمت هایی مانند درب یا فریم، بسته به طراحی، از ورق ضخیم تر استفاده شود.
برای جعبه های کوچک که تجهیزات سبک داخل آنها قرار می گیرد، استفاده از ورق بسیار ضخیم ممکن است هزینه و وزن محصول را بدون مزیت واقعی افزایش دهد. در مقابل، برای تابلوهای بزرگ، صنعتی یا محفظه هایی که تحت فشار و جابه جایی بیشتری هستند، استحکام بدنه اهمیت بیشتری دارد.
بنابراین هنگام سفارش جعبه تابلو برق، بهتر است ضخامت ورق صرفا بر اساس عدد بالاتر انتخاب نشود و ابعاد، وزن تجهیزات و شرایط نصب نیز در نظر گرفته شود.
رنگ جعبه تابلو برق و تاثیر آن بر دوام بدنه
رنگ تنها برای ظاهر جعبه استفاده نمی شود و می تواند از سطح فلز در برابر عوامل محیطی محافظت کند. رنگ پودری الکترواستاتیک یکی از پوشش های رایج برای بدنه تابلوهای فلزی است و کیفیت آماده سازی سطح پیش از رنگ و نحوه پخت رنگ نیز روی نتیجه نهایی تاثیر دارد. در برخی مشخصات فنی تابلو برق، ضخامت پوشش رنگ و کیفیت اجرای آن به عنوان بخشی از الزامات ساخت مطرح می شود.
در زمان خرید بهتر است به یکنواخت بودن سطح رنگ، نبودن نقاط بدون پوشش، پوسته شدن و کیفیت لبه ها توجه کنید. اگر جعبه برای محیط صنعتی یا محل دارای رطوبت انتخاب می شود، کیفیت پوشش سطحی اهمیت بیشتری پیدا می کند.
جعبه تابلو برق روکار یا توکار؟
نوع نصب باید پیش از سفارش مشخص شود، زیرا ساختار جعبه برای نصب روکار و توکار می تواند متفاوت باشد.
- جعبه تابلو برق روکار: برای نصب روی دیوار یا سطوح مشخص استفاده می شود و معمولا دسترسی به آن برای تعمیر و نگهداری ساده تر است. این مدل برای بسیاری از کارگاه ها، فضاهای صنعتی و تابلوهای کنترلی کاربرد دارد.
- جعبه تابلو برق توکار: داخل دیوار قرار می گیرد و بخشی از بدنه درون فضای دیوار نصب می شود. این مدل بیشتر زمانی استفاده می شود که ظاهر نهایی و هم سطح بودن تابلو با دیوار اهمیت داشته باشد.
انتخاب میان این دو مدل باید بر اساس محل نصب و ساختار پروژه انجام شود. اگر فضای نصب از قبل آماده شده است، اندازه دقیق حفره یا محل قرارگیری جعبه را نیز پیش از سفارش اندازه گیری کنید.
ابعاد جعبه تابلو برق را چگونه انتخاب کنیم؟
یکی از اشتباهات رایج در خرید جعبه تابلو برق، انتخاب ابعاد فقط بر اساس اندازه ظاهری تجهیزات است. تجهیزات نباید به صورت فشرده و بدون فضای کافی داخل محفظه قرار بگیرند. برای سیم کشی، عبور کابل، نصب ترمینال ها و انجام تعمیرات باید فضای کاری مناسبی در نظر گرفته شود.
برای انتخاب ابعاد مناسب، ابتدا تعداد تجهیزات و اندازه آنها مشخص شود. سپس محل نصب ریل، شینه، ترمینال ها و مسیر ورود و خروج کابل ها تعیین گردد. در تابلوهایی که احتمال اضافه شدن تجهیزات در آینده وجود دارد نیز بهتر است مقداری فضای خالی در نظر گرفته شود.
به عنوان نمونه، اگر قرار است چند کلید، کنتاکتور، رله و ترمینال در یک جعبه نصب شود، انتخاب یک محفظه دقیقا هم اندازه مجموع قطعات، فضای کافی برای سیم کشی باقی نمی گذارد. جعبه کمی بزرگ تر می تواند مونتاژ، عیب یابی و توسعه تابلو را ساده تر کند.
درجه حفاظت IP در جعبه تابلو برق
اگر جعبه در محیطی نصب می شود که گرد و غبار یا رطوبت وجود دارد، درجه حفاظت IP اهمیت زیادی دارد. عدد IP نشان می دهد محفظه تا چه اندازه در برابر ورود اجسام جامد و آب محافظت می شود. برای نمونه، IP54 سطح مشخصی از محافظت در برابر گرد و غبار و پاشش آب ایجاد می کند، در حالی که IP65 سطح بالاتری از محافظت در برابر گرد و غبار و پاشش آب دارد.
با این حال، نباید صرفا به درج یک عدد IP روی محصول اکتفا کرد. آب بندی درزها، کیفیت نوار آب بندی درب، نحوه بسته شدن درب و محل ورود کابل نیز در عملکرد واقعی محفظه موثر هستند. بنابراین اگر جعبه تابلو برق برای فضای باز یا محیط مرطوب تهیه می شود، باید مشخصات آب بندی محصول به صورت دقیق بررسی شود.
درب، لولا و قفل جعبه تابلو برق
ساختار درب یکی دیگر از بخش هایی است که در استفاده روزمره اهمیت زیادی دارد. درب باید به اندازه کافی محکم باشد و به شکلی طراحی شود که باز و بسته شدن مداوم باعث تغییر شکل آن نشود. کیفیت لولا و قفل نیز در طول عمر جعبه موثر است.
در پروژه های صنعتی، ممکن است نیاز به قفل های خاص، لولای قابل تعویض، پنجره بازدید، دسته یا تجهیزات جانبی دیگر وجود داشته باشد. این موارد بهتر است پیش از ساخت مشخص شوند تا جعبه دقیقا مطابق کاربرد نهایی تولید شود.
جعبه تابلو برق سفارشی چه زمانی انتخاب بهتری است؟
همه پروژه ها از ابعاد آماده بازار استفاده نمی کنند. ممکن است تجهیزات شما ابعاد خاصی داشته باشند، محل ورود کابل ها از قسمت مشخصی باشد یا لازم باشد روی درب جعبه، جای نمایشگر، کلید، چراغ سیگنال یا تجهیزات کنترلی ایجاد شود.
در چنین شرایطی، جعبه تابلو برق سفارشی می تواند انتخاب مناسب تری باشد. دایان کیس امکان ساخت انواع جعبه و باکس فلزی را بر اساس ابعاد و نیاز پروژه فراهم می کند. در سفارش سفارشی می توان مواردی مانند ابعاد بدنه، ضخامت ورق، محل سوراخ کاری، جای عبور کابل، نوع درب، رنگ و جزئیات نصب را از ابتدا مشخص کرد.
این روش به ویژه برای سازندگان تابلو برق، پروژه های صنعتی، سیستم های کنترل و تجهیزاتی که تعداد زیادی قطعه داخل محفظه آنها قرار می گیرد، کاربرد دارد.
هنگام خرید جعبه تابلو برق به چه مواردی توجه کنیم؟
پیش از ثبت سفارش، مشخصات فنی مورد نیاز خود را مشخص کنید. این کار از خرید جعبه ای که از نظر اندازه یا ساختار با پروژه شما هماهنگ نیست جلوگیری می کند.
- ابعاد داخلی و خارجی مورد نیاز
- ضخامت ورق و نوع فلز
- روکار یا توکار بودن جعبه
- شرایط محیط نصب
- میزان نیاز به آب بندی و درجه حفاظت IP
- نوع رنگ و پوشش سطحی
- تعداد و اندازه تجهیزات داخلی
- محل ورود و خروج کابل
- نوع قفل، لولا و تجهیزات روی درب
- نیاز یا عدم نیاز به ساخت سفارشی
قیمت جعبه تابلو برق به چه عواملی بستگی دارد؟
قیمت این محصول یک عدد ثابت نیست و با توجه به مشخصات ساخت تغییر می کند. ابعاد جعبه، ضخامت ورق، جنس بدنه، نوع رنگ، میزان عملیات برش و سوراخ کاری، نوع درب و قفل و همچنین سفارشی بودن محصول روی قیمت نهایی اثر دارند.
برای همین، مقایسه قیمت دو جعبه تابلو برق بدون مقایسه مشخصات فنی آنها نتیجه دقیقی به همراه ندارد. ممکن است دو محصول از نظر ظاهری مشابه باشند اما ضخامت ورق، کیفیت رنگ، نوع آب بندی یا جزئیات ساخت متفاوتی داشته باشند.
چرا جعبه تابلو برق دایان کیس را انتخاب کنیم؟
دایان کیس در زمینه طراحی و تولید انواع باکس و محفظه فلزی فعالیت می کند و جعبه تابلو برق را می توان بر اساس نیاز پروژه تولید کرد. مزیت ساخت سفارشی این است که محصول از ابتدا با توجه به فضای تجهیزات و محل نصب طراحی می شود و نیازی نیست تجهیزات را صرفا با ابعاد یک جعبه آماده هماهنگ کنید.
اگر برای انتخاب ابعاد، ضخامت ورق، نوع رنگ یا ساختار جعبه تابلو برق مطمئن نیستید، بهتر است پیش از سفارش مشخصات تجهیزات و شرایط نصب را بررسی کنید. با انتخاب درست محفظه، علاوه بر محافظت بهتر از تجهیزات، فضای داخلی تابلو برای سیم کشی، تعمیر و توسعه آینده نیز مناسب تر خواهد بود.
جمع بندی
جعبه تابلو برق فقط یک محفظه فلزی برای قرار دادن تجهیزات نیست؛ ابعاد، استحکام، پوشش سطحی، آب بندی و نحوه نصب آن باید با شرایط واقعی پروژه هماهنگ باشد. برای محیط های معمولی می توان بر اساس ابعاد و تجهیزات داخلی تصمیم گرفت، اما در محیط های مرطوب، صنعتی یا فضای باز، جنس ورق، رنگ و درجه حفاظت اهمیت بیشتری پیدا می کند. اگر اندازه یا ساختار مورد نیاز شما در مدل های آماده وجود ندارد، ساخت جعبه تابلو برق سفارشی توسط دایان کیس می تواند راهکار دقیق تری برای اجرای پروژه باشد.
سوالات متداول جعبه تابلو برق
- جعبه تابلو برق از چه جنسی ساخته می شود؟
جعبه تابلو برق معمولا از ورق فولادی ساخته می شود و با توجه به شرایط نصب می توان ضخامت ورق، نوع پوشش و رنگ آن را انتخاب کرد. برای محیط های صنعتی یا مرطوب، انتخاب ورق و پوشش مناسب اهمیت بیشتری دارد. - برای انتخاب ابعاد جعبه تابلو برق به چه نکاتی توجه کنیم؟
ابعاد جعبه باید بر اساس تعداد و اندازه تجهیزات، فضای مورد نیاز برای سیم کشی، محل ورود کابل و امکان تعمیر یا توسعه تابلو انتخاب شود. بهتر است مقداری فضای آزاد نیز برای تغییرات احتمالی آینده در نظر گرفته شود. - آیا دایان کیس جعبه تابلو برق سفارشی تولید می کند؟
بله، دایان کیس امکان تولید جعبه تابلو برق در ابعاد و مشخصات مورد نیاز پروژه را دارد. مواردی مانند ضخامت ورق، ابعاد، محل سوراخ کاری و عبور کابل، نوع رنگ و ساختار درب می تواند بر اساس نیاز سفارش تعیین شود.
